Как обустроить систему водоснабжения в загородном доме
Содержание страницы
Первый шаг – выбор источника. Скважина на песок или известняк дает больший дебит, но требует лицензии и сложного бурения. Шахтный колодец проще обслуживать, однако его ресурс зависит от уровня грунтовых вод и сезонности. По технологии, точка водозабора должна отстоять от септика или поля фильтрации канализации минимум на 20 метров, согласно СанПиН 2.1.5.980-00.
Трасса от источника к зданию прокладывается ниже глубины промерзания, для средней полосы России это 1,6-1,8 метра. Полиэтиленовые трубы PEX или PN10 выдерживают давление до 10 атм и не подвержены коррозии. Обязателен греющий кабель и скорлупа из пенополиуретана на участке ввода в фундамент.
Расчетный минимум: Для комфортной эксплуатации двух точек одновременно (душ + мойка) требуется производительность насоса от 3 куб.м/час с создаваемым давлением 3-4 атмосферы. Гидроаккумулятор на 50-100 литров сгладит скачки и продлит ресурс оборудования.

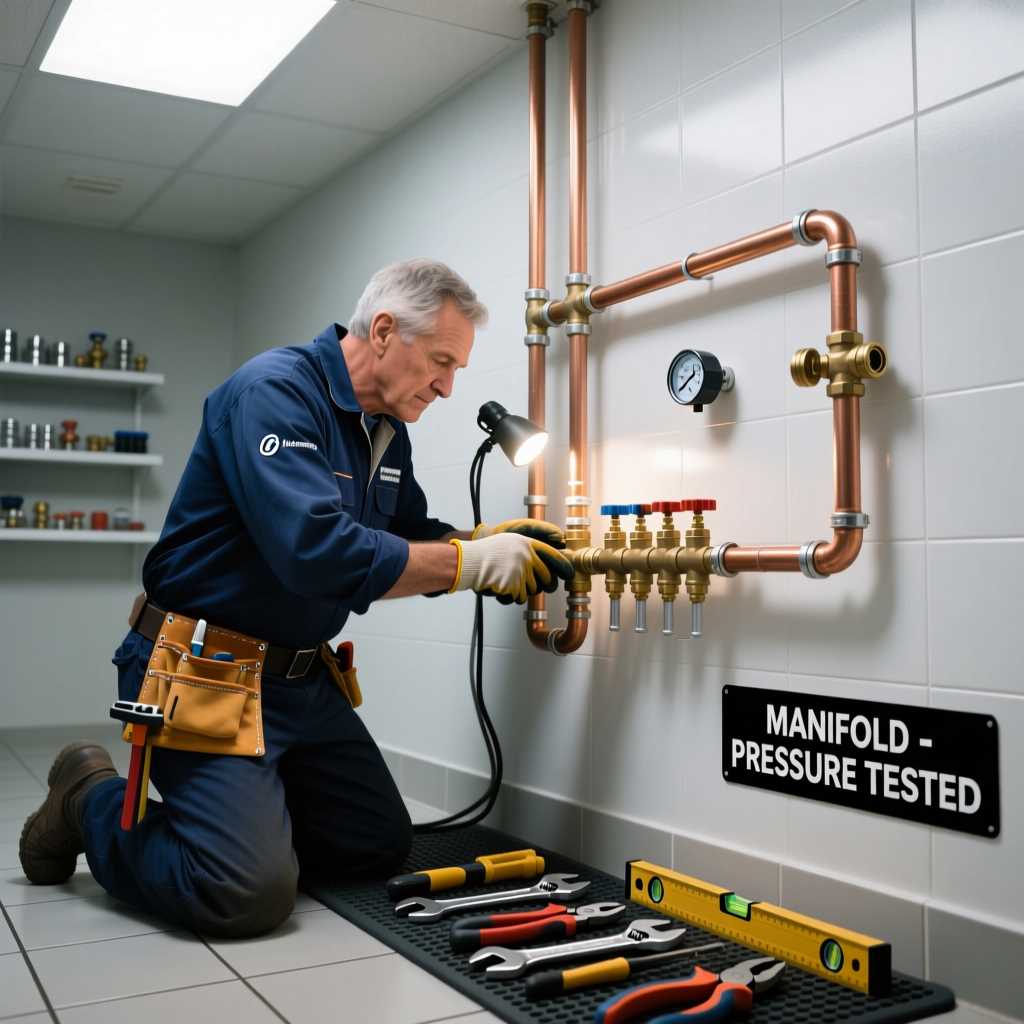

Внутренняя разводка начинается от коллектора, установленного в техническом помещении – котельной или бойлерной. Схема «звезда» исключит падение напора при открытии второго крана. Для ГВС применяют трубы из сшитого полиэтилена или меди с обязательной теплоизоляцией. Диаметр магистрали от насосной станции – 32 мм, подводки к сантехприборам – 20 мм.
«Не экономьте на фильтрах грубой очистки. Песок и взвесь из скважины за год выведут из строя дорогостоящую арматуру и бойлер», – предупреждает инженер-сантехник с 15-летним стажем.

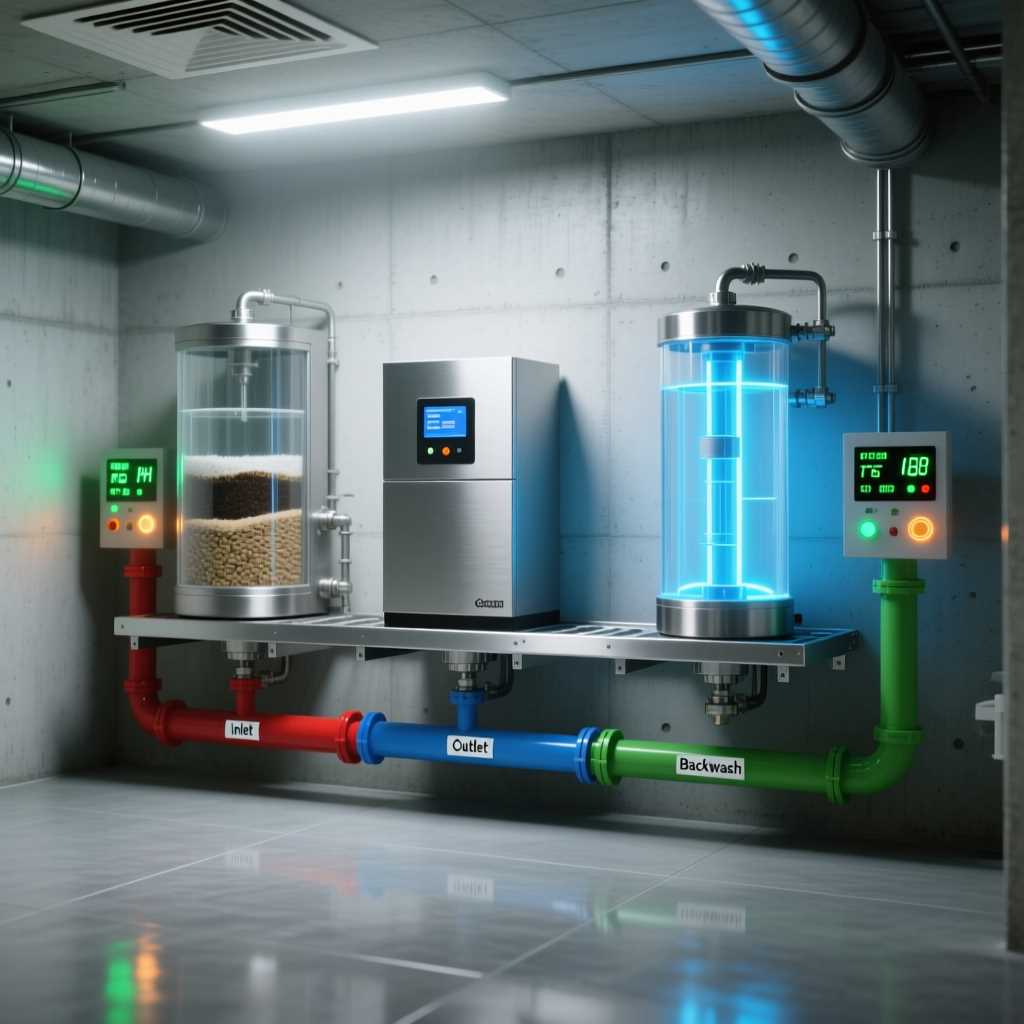

Каскад фильтров включает грязевик на вводе, колбу с полипропиленовым картриджем и, при необходимости, обезжелезиватель или умягчитель. После монтажа вся сеть опрессовывается давлением, в 1.5 раза превышающим рабочее, минимум на 30 минут для проверки герметичности всех соединений.
Техника безопасности: Монтаж электрической части насосного оборудования и его заземление должны выполняться по ПУЭ 7. Все работы в действующей канализации – только при наличии средств защиты органов дыхания из-за риска выделения метана.
Как обустроить систему водоснабжения в загородном доме
Определите источник: скважина на песок (до 30 м) или артезианская (от 50 м) дает стабильный дебит, а колодец подойдет при высоком уровне грунтовых вод и небольшом расходе. Глубина залегания водоносного горизонта диктует выбор погружного или поверхностного насоса.
Мощность насосного оборудования подбирается исходя из потребностей: для семьи из 3-4 человек обычно достаточно агрегата производительностью 3-4 м³/ч, создающего рабочее давление в 2,5-3,5 бара. Обязателен гидроаккумулятор (мембранный бак) для предотвращения частых включений.
Внимание: Монтаж погружного насоса в скважину требует надежного крепления тросом из нержавеющей стали. Запрещено использовать для подвеса силовой кабель или шланг.
Внутреннюю разводку выполняйте из полипропиленовых или металлопластиковых труб. Прокладывайте магистрали с уклоном в сторону точек слива, изолируйте линии в неотапливаемых зонах. Точку ввода и узел управления с реле давления рационально разместить в котельной.
«Без предварительного анализа воды из источника ставить дорогие фильтры бессмысленно. Сначала сделайте лабораторный тест на жесткость, железо и мутность, затем подбирайте систему очистки: механический грязевик, обезжелезиватель, умягчитель», – советует инженер-сантехник с 15-летним стажем.
Обвязка начинается с установки грубой сетки на всасывающей линии, затем ставят обратный клапан. После гидроаккумулятора монтируют последовательно фильтр тонкой очистки (5-25 мкм), станцию управления и, при необходимости, редуктор для стабилизации напора. Контур холодного и горячего водопровода разделяются сразу после узла подготовки.
На заметку: Для защиты от гидроударов и компенсации теплового расширения в контуре ГВС установите предохранительный клапан и расширительный бак. Диаметр магистральных труб от источника – не менее 32 мм.
Выбор источника воды: колодец или скважина
Решение зависит от геологии участка и потребления. Для сезонного проживания и при высоком уровне грунтовых вод (до 10-12 метров) достаточно колодца. Для постоянного проживания и глубокого залегания водоносного слоя нужна скважина.
| Параметр | Колодец (ж/б кольца) | Скважина «на песок» | Артезианская скважина |
|---|---|---|---|
| Глубина | 5-15 м | 15-35 м | 35-150+ м |
| Дебит (производительность) | До 0.5 м³/ч | 0.5-1.5 м³/ч | От 3 м³/ч и выше |
| Срок службы | 15-30 лет (заиливается) | 5-15 лет (зависит от песка) | 50+ лет |
| Примерная стоимость (работа + материалы) | 40-80 тыс. руб. | 60-100 тыс. руб. | от 120 тыс. руб. |
Организация внутренней сети начинается с подбора насоса. Для колодца подойдет погружная или поверхностная модель, для скважины – только погружной скважинный агрегат. Его мощность определяет давление в магистрали, необходимое для работы бытовой техники. Станция управления с гидроаккумулятором монтируется в котельной.
Совет: Перед покупкой насоса рассчитайте общий расход: 1 точка водоразбора (кран) – ~0.3-0.5 м³/ч, душ – 0.7-1 м³/ч. Суммируйте вероятное количество одновременно работающих точек и добавьте 20% запаса.
Ввод в постройку и внутренняя разводка труб требуют обязательной установки магистрального фильтра грубой очистки. Для скважины часто нужен дополнительный комплекс: обезжелезивающий и умягчающий картриджи. Схема водопровода должна быть продумана параллельно с проектом канализации – общие траншеи экономят время и средства.
«Частая ошибка – экономия на кессоне для скважины. Без герметичного оголовка в устье попадают верховодка и грязь, что приводит к загрязнению источника и поломке насоса», – отмечает буровой мастер с 12-летним стажем.
Важно: Любой источник требует лицензии и паспорта. Регулярный анализ воды из новой скважины или колодца – не формальность, а необходимость для точного подбора фильтрующих систем. Пренебрежение этим этапом ведет к порче сантехники и риску для здоровья.
Подбор и установка насосного оборудования
Выбор насоса определяет источник: для скважины глубже 8 метров нужен погружной агрегат, а для колодца подойдет и поверхностная модель. Ключевой параметр – производительность: для семьи из 3-4 человек достаточно 3-4 кубометров в час при напоре, рассчитываемом по формуле «глубина + 30 метров + 10% на потери в горизонтальных участках». Проверьте диаметр обсадной трубы – большинство скважинных насосов требуют сечения от 100 мм.
Монтаж начинается с установки обратного клапана на выходе агрегата для удержания воды в подводящей магистрали. Погружной насос опускают в источник на тросе из нержавейки, не допуская касания дна. Электрический кабель фиксируют к напорной трубе пластиковыми хомутами без натяга каждые 1,5-2 метра.
| Тип оборудования | Глубина забора, метров | Типичное место установки |
|---|---|---|
| Поверхностный насос | до 8-9 | Котел-ная, приямок |
| Погружной скважинный | от 10 до 100+ | Внутри скважины |
| Дренажный насос | – | Приямок канализации |
Обвязка в техническом помещении включает гидроаккумулятор (реле давления настраивают на 2,8 бар для включения и 4,5 бар для отключения), магистральный фильтр грубой очистки перед ним и блок автоматики. Полипропиленовые трубы для внутренней разводки паяют с уклоном не менее 0,5 см на метр в сторону точек водоразбора. Отдельный отвод с шаровым краном обязателен для котельной.
«Никогда не подключайте насос к сети без заземления и УЗО на 10 мА. Перепад напряжения в 15% от номинала сокращает ресурс двигателя вдвое», – предупреждает электромонтажник с 20-летним стажем.
После пуска системы контролируют давление в расширительном баке (должно быть на 10% ниже порога включения насоса) и отсутствие течей на соединениях. Первый час работы – пробный: наблюдайте за стабильностью напора и срабатыванием автоматики. Установите картриджный фильтр тонкой очистки после гидроаккумулятора, но до разводки по сантехприборам.
Практический расчёт: Для скважины 30 метров с удалением точки врезки в магистраль на 20 метров нужен напор: 30 + (20/10) + 30 = 62 метра. Выбирайте модель с характеристиками, ближайшими к 4 м³/ч при 65 м напора.
Техника безопасности: Запрещено опускать или поднимать насос за электрокабель. Все работы внутри скважины проводите при отключенном питании на щитке. Монтаж в колодец требует защиты от промерзания – используйте кессон или утепленный приямок.
